徐州海河HSW型浮子水位计（毫米级）简单介绍

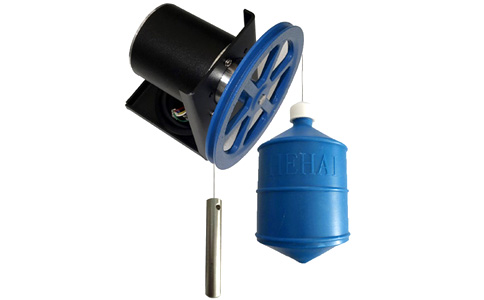

浮子水位计是一种基于浮力原理的水位测量设备，广泛应用于水库、河流、湖泊及坝体测压管等场景的长期水位监测‌。其核心组件包括浮子、悬索、水位轮及编码器，通过浮子随水位升降带动水位轮旋转，驱动编码器输出格雷码信号实现精确测量‌。

HSW型浮子水位计工作原理

浮子通过悬索与平衡锤连接，水位变化时浮子产生浮力或重力差，带动水位轮顺时针（水位上升）或逆时针（水位下降）旋转，编码器同步输出对应数字编码（格雷码）‌。水位轮周长通常为320mm，每转一圈输出320组编码，量程可达10-40米，分辨率为1毫米‌。

主要技术指标:

1、基本参数

a、测量范围：配周长320的测轮量程20米；配周长640的测轮量程40米

b、水位变率：< 100厘米/分

c、分辨力：1mm

d、水位轮启动力矩：< 100克·厘米（0.0098N·m）

e、测量准确度：≤±2cm或0.2%F·S

2、机械参数

a、水位轮工作周长：32cm/64 cm

b、测量缆：Φ1mm不锈钢缆

c、浮子直径：10cm或15cm（其它尺寸可定制）

3、电参数

a、格雷码输出：16位

b、输出形式：OC门

4、通信接口（选装）

  a、格雷码输出（B）

b、RS485接口：MODBUS-RTU协议（M）

c、4～20mA模拟量信号输出（A）

5、使用环境

a、环境温度：-25℃～85℃

b、相对湿度；<95%(40℃)

d、电源电压：12-24VDC

安装与维护

• 配直径10cm的浮子时，需垂直安装于内径大于等于20厘米的测井，确保浮子与井壁间距‌。
• 通过防浪锤和钢丝绳固定结构增强稳定性，避免导磁体干扰‌。
