徐州海河HZW-DXZ01闸位计带限位开关一体式特点功能概述

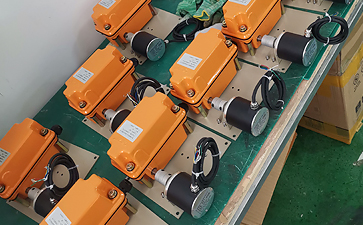

HZW-DXZ01闸位计带限位开关一体式（主要由HZW型闸位计和DXZ型闸门限位开关，通过安装底板和弹性联轴器固定成一体式）

HZW闸位计（闸门开度传感器）主要技术指标

检测量程：常规0-80m

分辨力：1cm或1mm

工作电压：DC12-24V

连接方式：偏心轴连接、弹性连接、齿轮连接等

通信接口（选装）：RS485（Modbus-RTU 协议）；4-20mA模拟量；并行格雷码；串行SSI信号

环境温度：-30℃~85℃;

相对湿度：≤95%（RH40℃）

DXZ限位开关主要技术参数

a、工作环境

 环境温度：233-328K （-40 - +55℃）

 相对湿度：不大于90%

b、传动比：1：13-1：960

c、重复定位精度：

 记忆凸轮的转角误差不大于0.005rad

d、额定电压：

 AC：125-250V

 DC：30V

e、额定电流：6A

f、控制回路

 标准设计回路为1—4个，可根据用户需要增至5-6个控制回路

HZW-DXZ01型闸位计带限位开关一体式，安装方便，监测闸门开启高度，同时又可以对闸门上下限位进行控制。
