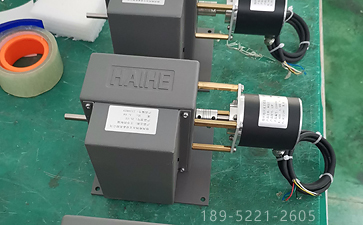

徐州海河HZW-ZL轴连接闸位计限位开关一体式如何安装调试

轴连接闸位计限位开关一体式的安装调试需结合机械固定、电气接线及参数校准三方面规范操作，具体步骤如下：

‌一、安装前准备‌

‌工具与材料‌

工具：Posidrive螺丝刀（n1/n2）、L形六角扳手（3mm）、电钻、水平仪、卷尺。

材料：M4/M5螺钉、联轴器、14AWG电线（GLS系列适配）、防尘罩。

防护：安装时严禁敲击或摔打设备，避免机械损伤。

‌安装位置选择‌

‌机械固定‌：在安装平台上打4-M5孔（孔深20mm，孔距110mm×135mm），确保底板水平稳固。

‌被测件连接‌：在被测件上打3-M4螺纹孔（以中心轴为圆心、Ø40直径、120°均匀分布），用于固定法兰。

‌环境要求‌：选择干燥、通风位置，避免湿气积聚；竖直安装时导管进口朝下，便于排水。

‌二、机械安装步骤‌

‌主令控制器固定‌

取下行程开关防尘罩，焊好输出线（常开/常闭触点自选）。

将主令控制器放置在安装基面，调整输入轴与被测件轴同轴度，偏心联轴器需灵活转动，无卡死或脱开现象。

固定主令控制器，确保其位置有利于湿气自然排干。

‌编码器与支撑板安装‌

将编码器安装在支撑板上，再将支撑板固定在支柱上。

连接编码器与配套仪表，松开联轴器螺钉，旋转减速箱输入轴，验证编码器输出值随轴旋转变化。

‌三、电气接线与参数设置‌

‌接线规范‌

使用14AWG电线，确保开关内线缆无交迭，避免装回开关盖时干涉动作。

信号线与高压线、动力线分开走线，防止干扰。

接线时断电操作，拧紧螺钉最大力不超过80N·cm（7in·lb）。

‌限位参数校准‌

‌上下限位调整‌：

松开凸轮螺钉，在编码器值旋转至上、下限位时拧紧螺钉。

旋转至上、下限位时，行程开关动作需灵活可靠。

‌脉冲限位设置‌（如适用）：

根据闸门高度设定脉冲数（如2.5米对应2500个脉冲）。

达到脉冲数时自动触发限位保护。

‌促动器方向优化‌

‌推杆促动器‌：启动力方向与推杆轴线一致。

‌控制杆促动器‌：促动力方向与控制杆旋转轴线垂直。

头部组件可旋转90°调整方向，拆下4个组合头部螺钉后重新定位。

‌四、调试与测试‌

‌功能验证‌

手动测试促动器，确保开关功能正常且移动自如。

检查行程开关“啪”的响声，确认触点闭合/断开可靠。

模拟闸门动作，验证上限、下限保护跳闸功能。

‌数据校准‌

对比编码器值与实际闸门高度，调整联轴器紧定螺钉直至数据一致。

使用Modbus通信协议（RTU方式）读取数值，验证通信正常。

‌五、维护与注意事项‌

‌定期检查‌

清理设备表面灰尘，检查接线是否松动。

验证限位开关动作灵活性，防止机械磨损导致误差。

‌安全规范‌

禁止将限位开关作为物理限位使用，避免机械冲击。

更换零件时确保型号匹配，重新测试功能正常。
