徐州海河HZW型闸位计_闸门开度传感器安装方式、安装方法说明

在安装闸门开度传感器之前首先要确定：开度传感器的安装位置，只有确定好安装位置后才能确定具体采用以下哪种方式进行连接。

（一）、闸门开度传感器与卷扬启闭机的安装方法：传感器伸出轴通过弹性联轴器；偏心联轴器；变比齿轮；链轮链条；或吊装式（测量轮、重锤、测绳）等方式与闸门的有关部件连接。

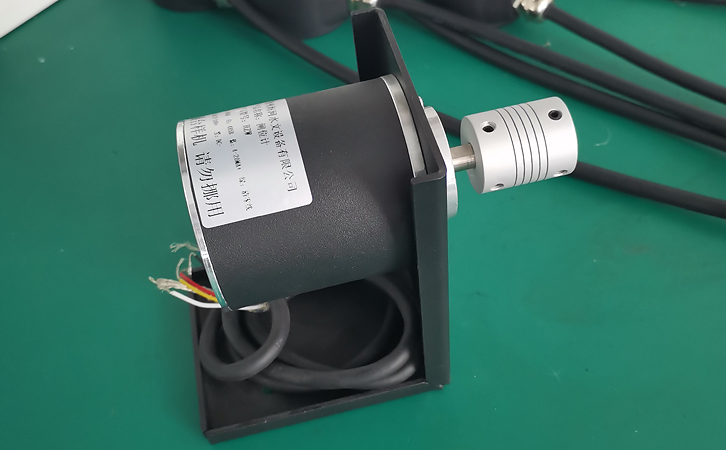

1、采用弹性联轴器安装方式：传感器伸出轴通过联轴器直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将带轴法兰盘固定在安装轴上。

②按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将传感器支架固定在安装支板上，注意一定要使传感器伸出轴与安装轴尽量保持同轴度，当高度或不同轴度太大时，可在支架下方增加垫块来调整。然后紧固四个安装地脚螺钉(M6螺丝)。

④将弹性联轴器分别紧固在传感器的伸出轴和连接法兰上即可。

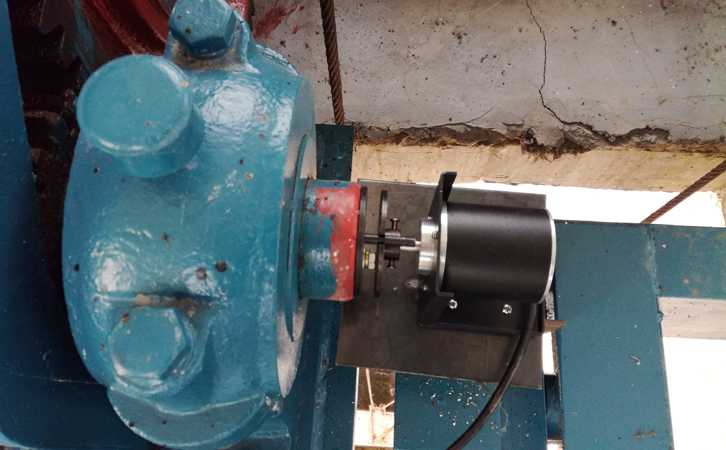

2、采用偏心联轴器安装方式：传感器伸出轴通过偏心联轴器直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将偏心法兰盘固定在安装轴上。注意要将偏心法兰的中心孔与安装轴的中心尽量保持同心。

②按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将传感器支架固定在安装支板上，注意一定要使传感器伸出轴与安装轴尽量保持同轴度，当高度或不同轴度太大时，可在支架下增加垫块来调整。然后紧固四个安装地脚螺钉(M8螺丝)。

④将偏心联轴器另一头套在传感器伸出轴上，拧紧传感器伸出轴端的偏心联轴器的紧固螺钉。

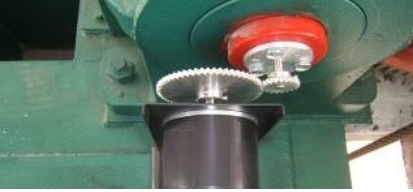

3、齿轮连接方式：传感器伸出轴通过齿轮直接与起闭机卷扬轴或小齿轮轴连接。

①在启闭机的安装轴上打三个M5深20mm的螺孔，将带轴法兰盘固定在安装轴上。

②按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

③将齿轮分别套在传感器伸出轴和法兰盘接头上，并拧紧螺钉，使其两个齿轮咬合完好。然后将传感器支架固定在安装支板上，并拧紧M6螺丝。

注：通过此连接方式，安装调整方便，安装高度调整范围大。并可根据需要扩大或缩小传感器的圈数。

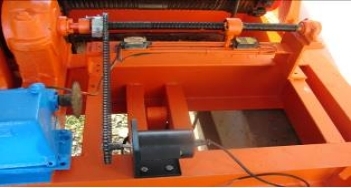

4、采用链轮链条安装方式：此方式是通过链条传动带动传感器轴的转动，主用用于传感器安装空间位置有限的地方。先把一只链轮安装在与起闭机卷扬轴或小齿轮轴连接，把另一只链轮安装到传感器伸出轮上然后套上链条，根据链条的长度选取传感器的安装位置，注意链条要有一定的自由下垂度，如果拉的太紧容易拉伤传感器伸出轴，两链轮要保护平行否则链条易脱轮。

5、采用吊装（测绳、测量轮、垂锤）安装方式：在闸门（平板门、弧形门等）上方的适当位置安装一块厚度不小于4mm的安装支板，安装支板水平面一定要保持水平，在安装支板上加工四个M8固定螺孔和两个Ф22测绳过孔。注意：四个M5螺孔的位置一定要确保传感器测量轮的绳槽中心面与测绳在测量全行程内的运动轨迹在一个垂直平面上，然后将传感器支架固定在安装支板上，将测量轮装在传感器伸出轴上。测绳一端固定在闸门适当位置，测绳另一端绕过测量轮上的绳槽后，固定在重锤上。注意：测绳长度要保证在闸门关闭时，在测量轮重锤一侧的长度约为0.5m，如果测绳与测量轮不在同一垂直平面上，可以松开测量轮上的紧固螺钉，轴向微调测量轮在传感器伸出轴上的位置，以保证在测量过程中测绳不脱槽。

（二）、闸门开度传感器与螺杆启闭机安装方式：

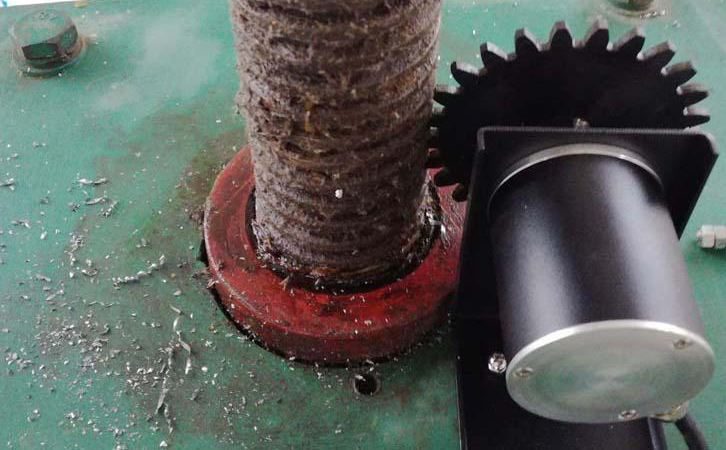

1、 采用齿轮安装方式：传感器出轴通过齿轮（齿轮的齿顶距等于螺杆启闭机的螺距）直接与螺杆启闭机的螺纹连接。在螺杆启闭机的适当位置安装一块厚度不小于4mm的安装支板，安装支板应保证水平。

2、 将编码器固定在安装支架上，齿轮装在编码器伸出的轴上。

3、 将传感器支架固定在安装支板上，注意要先确定齿轮与螺杆启闭机聂合的位置后再固定安装支架。安装完成后螺杆的上升和下降便带动齿轮的转动，与之相连的编码器便会测出闸门实际上升或下降的位置。

徐州海河HZW型闸位计，是一款轴连接式闸门开度传感器，以上是常规的安装方法，因不同的现场，情况会有所不同，所以最终的安装方式还得结合现场的实际情况来选择合理的安装方案。
