闸门开度双荷重仪的功能及工作原理

闸门开度双荷重仪是一种集开度检测与荷重检测于一体的智能型测控装置，以下是对其的详细介绍：

一、主要功能

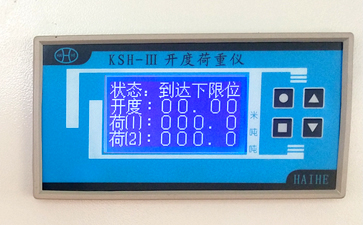

闸门开度双荷重仪的主要功能是检测闸门开起高度和启闭机荷载，以数值的形式通过仪表显示屏显示出来。同时，它自身还带有上限位、下限位、超载、欠载等继电器输出功能，可以通过程序来实现相应的控制。

二、工作原理

1. ‌开度检测‌：闸门开度双荷重仪通过测量闸门的上下移动位置，将其转化为与之对应的旋转角度，进而通过光电编码器转换成数字编码。这一过程中，关键在于将起动螺杆的上下移动距离转换为旋转角度。为了实现这一转换，通常在启闭机闸室内起动螺杆的侧面安装一个传动齿轮。当启闭机螺杆升落闸门时，会带动该齿轮旋转，其旋转角度便成为编码器的计数依据。为了提高测量的精度，通常会在光电编码器内加装一次齿轮传动装置，以增大传动比来提高测量的准确性。
2. ‌荷重检测‌：闸门开度双荷重仪基于物理学中的浮力定理和压力定理，通过测量闸门的面积，结合水压力的数据，可以计算出闸门承受的荷重大小。当水流通过闸门时，会对闸门产生一定的水压力，这个压力与闸门的开度以及水流速度等因素有关。通过安装在闸门附近的传感器，可以实时监测到这一压力数据。同时，在闸门上设置两个荷重传感器，分别用于监测闸门的上游和下游荷载情况。这两个传感器能够将荷载转化为电信号，并传输给控制系统进行处理。

三、设备构成

闸门开度双荷重仪需要配合闸门开度传感器和荷重传感器两种传感器来使用。单开度双荷重仪即需要配一个开度传感器和两个荷重传感器来使用，以检测一路开度和两路荷重。

四、主要用途

闸门开度双荷重仪广泛应用于水利枢纽中的水工金属结构设备中，对于保障闸门和启闭机的安全运行起到了至关重要的作用。

1. ‌实时监测‌：闸门开度双荷重仪能够准确测量闸门的开度，并将数据传输给中央控制系统，使工程管理者可以实时掌握闸门的开度情况，从而做出及时和准确的决策。同时，它还能实时记录荷载的变化情况，为分析闸门的工作状态提供更多的参考依据。
2. ‌优化调度‌：通过收集和分析闸门开度和荷载的数据，工程管理者可以更加精确地掌握闸门的运行状态，进而制定更为合理的调度计划。这不仅可以减少人为误操作和事故的发生，还可以降低工程维护成本和损失，提高整体运行效率。
3. ‌自动报警‌：一旦发现荷载超过设定阈值，闸门开度双荷重仪可以自动报警，提醒管理者及时采取措施，避免事故的发生。
4. ‌数据远传‌：闸门开度双荷重仪具有数据远传功能，可以将数据实时传输到远程监控中心，使得管理者可以随时随地掌握闸门的运行状态，为远程监控和集中管理提供了极大的便利。

五、选购建议

在购买闸门开度双荷重仪时，建议考虑以下因素：

1. ‌品牌信誉‌：选择知名品牌和信誉良好的供应商，以确保产品的质量和售后服务的可靠性。
2. ‌产品性能‌：关注产品的测量精度、稳定性、可靠性以及使用寿命等指标，以满足实际应用的需求。
3. ‌价格因素‌：在保证产品性能和质量的前提下，合理考虑价格因素，选择性价比较高的产品。

综上所述，闸门开度双荷重仪在水利工程中发挥着不可替代的作用，其精确测量、实时监测和自动报警功能使得闸门和启闭机的运行更加安全、高效和可靠。
