旁压荷重传感器的详细介绍

旁压荷重传感器，作为一种专门用于测量钢丝绳或柔性绳索张力的设备，在工业自动化和力学测试领域具有广泛的应用。以下是对旁压荷重传感器的详细介绍：

一、结构特点

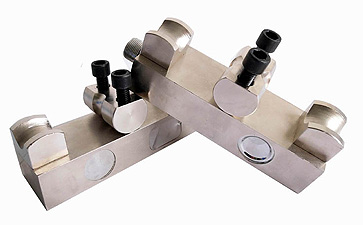

旁压荷重传感器，如PY旁压式张力传感器，通常采用双孔剪切梁结构设计。这种结构使得传感器在安装和使用过程中具有安装简单、操作方便、维修容易等优点。同时，传感器中间是一个紧固件，两端分别是钢丝绳的绳槽，当起吊重物时，钢丝绳受力，两端的绳槽会对中间的紧固件形成一个向外的张力，传感器因此产生形变，从而输出相应的模拟数据，以检测当前的受力情况。

二、工作原理

旁压荷重传感器的工作原理基于应变片测量技术。当钢丝绳受到拉力时，传感器内部的应变片会发生形变，导致电阻值发生变化。通过测量这个电阻值的变化，并将其转换为电信号输出，就可以实现对钢丝绳张力的精确测量。

三、性能参数

旁压荷重传感器具有一系列关键的性能参数，这些参数对于评估其性能至关重要。以下是一些常见的性能参数：

‌灵敏度‌：表示传感器对张力变化的敏感程度。高灵敏度意味着传感器能够更精确地捕捉到微小的张力变化。

‌非线性‌：表示传感器输出信号与张力之间的非线性程度。低非线性意味着传感器的输出信号更接近真实的张力值。

‌重复性‌：表示传感器在相同条件下多次测量同一张力时所得结果的一致性程度。高重复性意味着传感器的测量结果更加可靠。

四、应用场景

旁压荷重传感器广泛应用于各种需要测量钢丝绳或柔性绳索张力的场合。例如：

‌起重机械‌：在起重机械中，传感器可以用于监测吊钩的荷载，确保起重作业的安全。

‌自动化生产线‌：在自动化生产线上，传感器可以用于检测机械臂的抓取力，实现精确的力控操作。

‌车辆测试‌：在车辆测试中，传感器可以测量车轮受到的地面反作用力，为车辆性能评估提供关键数据。

五、选型与安装

在选型旁压荷重传感器时，需要考虑以下因素：

‌安装位置‌：传感器应安装在钢丝绳的固定端或定滑轮附近，确保测量准确。

‌钢丝绳直径‌：提供钢丝绳的直径信息，以确认相应量程的传感器是否可安装。

‌滑轮倍率‌：提供滑轮倍率信息，以与起升机构总吨位一起确认传感器的量程。

在安装传感器时，需要遵循一定的原则。例如，应选择合适的安装位置，确保传感器与钢丝绳紧密接触；避免将传感器安装在易受冲击或振动的位置；定期对传感器进行维护和校准等。

综上所述，旁压荷重传感器是一种高精度、高稳定性的测量装置。通过合理选择和使用传感器，我们可以实现对钢丝绳或柔性绳索张力的精确测量和控制，为设备的安全运行和性能优化提供有力支持。
