闸门开度传感器的安装方法有哪些？

闸门开度传感器的安装方法多种多样，主要根据现场环境和闸门类型来选择。以下是一些常见的安装方法：

一、与启闭机连接

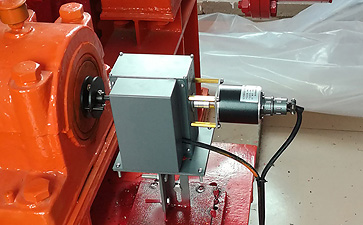

‌弹性联轴器连接‌

传感器伸出轴通过弹性联轴器直接与起闭机卷扬轴或小齿轮轴连接。

这种方式适用于卷扬启闭机，且要求传感器安装位置能够旋转一定的圈数。

‌偏心联轴器连接‌

传感器伸出轴通过偏心联轴器与启闭机卷扬轴或小齿轮轴连接。

偏心联轴器可以提供一定的角度补偿，适用于安装位置稍有偏差的情况。

‌齿轮连接‌

传感器伸出轴通过齿轮直接与启闭机卷扬轴或小齿轮轴连接。

这种方式适用于需要精确传动比的情况，可以确保传感器与启闭机同步运动。

‌链条链轮连接‌

通过链条传动带动传感器轴的转动。

主要用于传感器安装空间位置有限的地方，如一些紧凑型的水利设施中。

二、与闸门直接连接

‌拉绳式连接‌

在闸门上方的适当位置安装一块厚度不小于4mm的安装支板，支板水平面保持水平。

在安装支板上加工固定螺孔和测绳过孔，将拉线闸位计通过钢绳与闸门螺杆连接。

闸门运动带动钢丝拉伸，使内部编码器旋转产生数据输出。

这种方式适用于无卷扬机或螺杆式闸门，如平板门、弧形门等。

‌恒力收绳式传感器‌

主要用于液压启闭机。

传感器通过恒力收绳机构与闸门连接，可以实时监测闸门的开度变化。

三、注意事项

‌安装前准备‌

熟悉各安装件名称、安装位置和安装要点。

根据实际情况灵活调整安装步骤及方法。

‌安装过程‌

确保传感器与启闭机或闸门的连接牢固可靠。

避免在安装过程中损坏传感器或相关部件。

‌接线与调试‌

按照安装说明接线，将电缆线接至电控柜内对应端子。

进行调试和校准，确保传感器能够准确测量闸门的开度。

‌安全防护‌

在安装过程中注意个人安全防护，避免发生意外事故。

确保传感器安装位置合理，避免被水或其他物体冲刷或撞击。

综上所述，闸门开度传感器的安装方法多种多样，需要根据实际情况选择合适的安装方式。在安装过程中，需要严格遵守相关操作规程和安全规范，确保传感器的准确性和可靠性。
