轴连接闸位计详细介绍

轴连接闸位计是水利工程、水力发电站等场合中用于精确测量和控制闸门开度的重要设备。以下是对轴连接闸位计的详细介绍：

一、工作原理

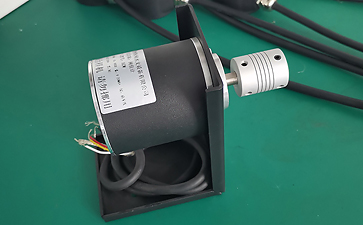

轴连接闸位计通常由机械或光电编码器、行程开关装置和相适应的耦合器组成。当闸门作垂直运动或旋转运动时，与闸门相连的耦合器会作同步运动，耦合器再驱动编码器的主轴转动。编码器通过电插座输出与转动位置相对应的闸位编码电信号（如格雷码），从而实现对闸门开度的精确测量。

二、安装方式

轴连接闸位计的安装方式多样，主要包括偏心轴器安装和齿轮连接两种方式：

‌偏心轴器安装方式‌：

在启闭机的安装轴上打三个M5深20mm的螺孔，将偏心法兰盘固定在安装轴上，注意保持偏心法兰的中心孔与安装轴的中心尽量同心。

按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板，并确保支板稳固且与安装轴平行。

将传感器支架固定在安装支板上，调整传感器伸出轴与安装轴的同轴度，必要时在支架下方增加垫块进行调整，然后紧固安装地脚螺钉。

将偏心联轴器一头固定在安装轴上，另一头套在传感器伸出轴上，并拧紧紧固螺钉。

‌齿轮连接方式‌：

在启闭机的安装轴上打螺孔，将带轴法兰盘固定在安装轴上。

按照传感器支架安装孔的尺寸要求，在安装轴的下方适当位置安装一块水平的安装支板。

将齿轮分别套在传感器伸出轴和法兰盘接头上，并拧紧螺钉，使其两个齿轮咬合完好。

将传感器支架固定在安装支板上，并拧紧螺丝。

三、主要特点

‌测量准确‌：轴连接闸位计采用高精度编码器，能够实现对闸门开度的精确测量。

‌安装方便‌：提供多种安装方式，可根据实际工程需求灵活选择。

‌功能强大‌：仪器本身设计有一体化的行程控制开关，可以直接设定行程限位控制点，同时可与闸门启闭机控制装置、电显示器等联接组成显示、控制系统。

‌适用范围广‌：适用于江河、湖泊、水库、船闸、水电站及供、排水工程等多种场合的闸门开度观测测量。

四、应用领域

轴连接闸位计广泛应用于水利工程、水力发电站、供水排水系统等领域，为闸门开度的精确测量和控制提供了有力保障。

综上所述，轴连接闸位计是一种高精度、高可靠性的测量设备，在水利工程等领域发挥着重要作用。在选择和使用时，应根据实际工程需求和测量要求进行合理选型，并严格按照安装步骤进行安装调试，以确保其正常运行和测量准确性。
