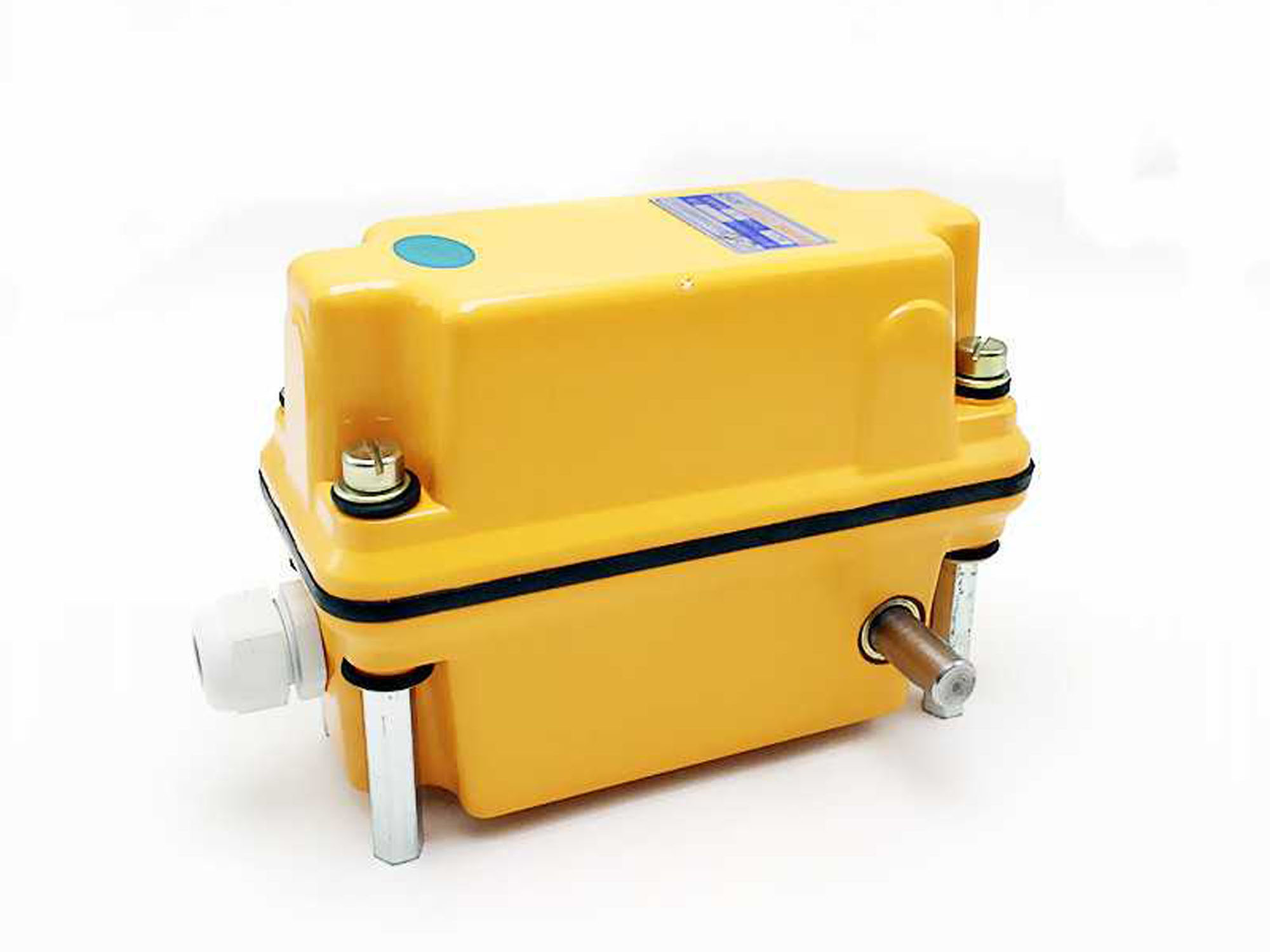

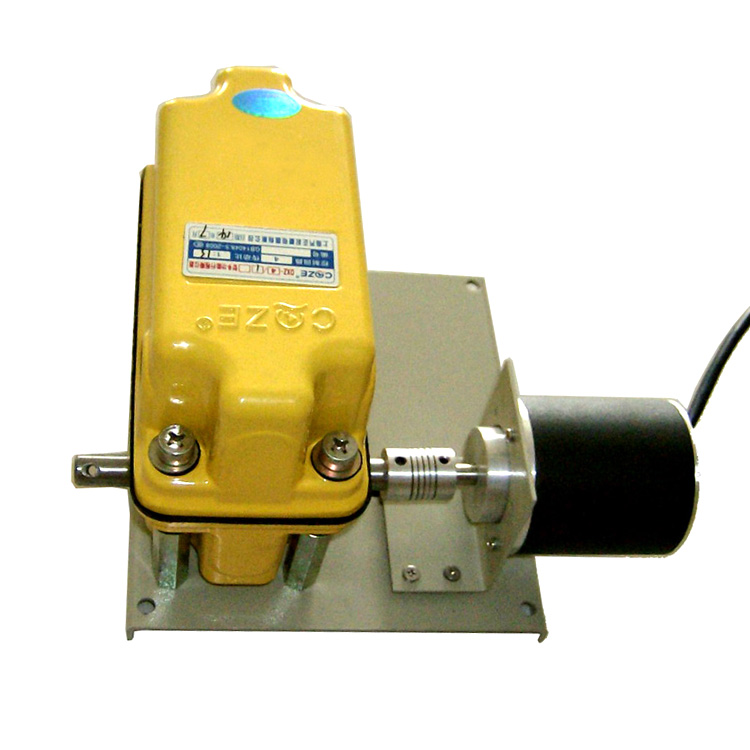

DXZ型多功能行程限位器（简称限位器）系引进法国波坦茵（POTAIN）公司产品国产化设计生产，各性能指标均达法国波坦茵（POTAIN）公司产品技术要求。可广泛应用于建筑、港口、矿山等行业的起重、传输机械的空间三坐标的控制和限位，DXZ型多功能行程限位器具有体积小、功能多、精度高、限位可调、通用性强及维护安装和使用调整方便等特点。

1.2 DXZ型多功能行程限位器的主要技术参数

a、工作环境

  环境温度：233-328K （-40-- +55℃）

  相对湿度：不大于90%

b、  传动比： 1：13-----1:960

c、重复定位精度：

  记忆凸轮的转角误差不大于0.005rad

d、额定电压：

  AC：125—250V

  DC：30V

e、额定电流：6A

f、控制回路

  标准设计回路为1—4个，可根据用户需要增至5-6个控制回路

3、DXZ型多功能行程限位器安装和调整

DXZ型多功能行程限位器调整轴对应的记忆凸轮及微动开关分别为：

1Z—1T—1WK；  2Z—2T—2WK；  3Z—3T—3WK；  4Z—4T—4WK；

DXZ型多功能行程限位器调整程序

a、拆开上罩壳，检查并拧紧2—M3×55螺钉。

b、松开M5螺母。

c、根据需要，将被控机构开至指定位置（空载），这时控制该机构动作对应的微动开关应瞬时切换。

即：调整对应的调整轴（Z）使记忆凸轮（T）压下微动开关（WK）触点。

d、拧紧M5螺母。（螺母一定要拧紧，否则将产生记忆紊乱）。

e、机构应反复空载运行数次，验证记忆位置是否准确。（有误时重复上述调整）。

f、确认位置符合要求；紧固M5螺母、装上罩壳。

g、机构正常工作后，应经常核对记忆控制位置是否变动，以便及时修正。
