产品介绍：

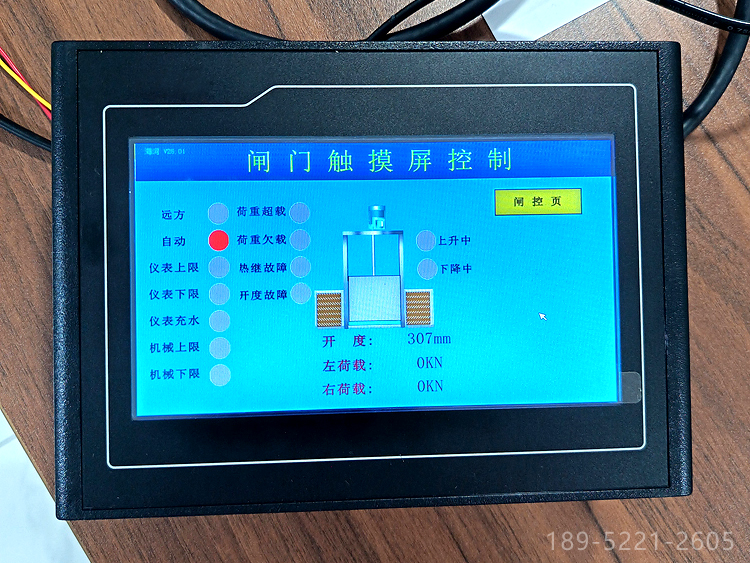

HKDY-1C智能闸门开度荷重仪表，一款触摸屏测控仪表，操作界面美观，功能强大，是针对水利，水电，水文行业的实际需要而研制的,它是相对独立同时又有485、模拟量等信号输出以便组网的智能型闸门开度的测控装置。该仪器采用嵌入式微电脑控制技术，功能强大，性能稳定可靠，精度高，抗干扰能力强。是各种闸门、桥机、门机、起重机等设备的开度荷重测控装置。

产品特点：

1、全数字调校：所有参数通过触摸屏完成设置，所有设置或标定的参数都具有断电永久记忆功能。

2、开度传感器无须机械调零，可任意点软件调零。

3、485口采用ModbusRTU通讯协议，网口采用ModbusTCP协议，可直接接入支持Modbus 协议设备的PLC、上位机组态软件的通讯网络中。

4、集闸门开度、荷重测量（支持如上、下游水位等其他信号接入的定制），触摸屏人机交互，继电器控制输出，485或网口与计算机通讯为一体，内部多层逻辑保护，以保证远程操作的可靠性和稳定性。

技术参数：

1、测量项目：开度1路；荷重2路。支持如上、下游水位等其他信号接入的定制

2、分辨力：开度1mm；荷重1KN

3、测量精度：开度±2mm；荷重±1%F.S±1个字

4、人机接口：触摸屏

5、传感器与显示器之间连接方式：SSI信号-6芯RVVP双绞电缆；4-20mA信号-4芯RVVP电缆；格雷码信号-19芯RVVP电缆

6、传感器与显示器之间有线距离：SSI信号≤100M；格雷码、4-20mA信号≤1KM

7、输出数据远传方式： 3路4-20mA电流输出，对应量程可设置；485信号，地址可设

8、报警、控制功能。（均为继电器干触点输出，触点容量：1A24VDC，1A250VAC）

1）上限：当开度大于等于上限值时, 上限继电器触点吸合

2）下限：当开度小于等于下限值时，下限继电器触点吸合

3）充水：当开度在充水置位和充水复位区间内，继电器吸合

4）荷重1：可设置，见B端子接线后面注释

5）荷重2：可设置，见B端子接线后面注释

6）上升：收到触摸屏或计算机发出的“上升”指令，继电器吸合

7）下降：收到触摸屏或计算机发出的“下降”指令，继电器吸合
