HHL恒力收绳闸门开度传感器

一、概述

  HHL恒力收绳闸门开度传感器，从内部拉出一根钢丝绳与被测闸门直接联结，闸门提升或下降时钢丝绳带动与编码器同轴的测轮旋转，使编码器与被测闸门同步转动，从而将被测闸门的启降转化为编码器轴的旋转，输出相应的位置信息。其内部的机械机构主要由恒力弹簧、弹簧轮、测轮、轮轴等组成，下降过程由闸门拉动弹簧反绕，带动机械机构转动，上升则由反绕弹簧产生的力量带动机械转动、拉动钢丝绳上升。该传感器结构合理，安装简便、抗干扰能力强，分辨率高，量程大，寿命长，集检测与A/D转换为一体，有掉电后信号跟踪记忆功能。它能够长期用于被测件位移量的检测，并能保证性能的稳定可靠。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量，控制。是江河湖泊、水库、船闸、水电站、水文站、水厂及石油化工等行业理想测量与控制位移的传感器。

HHL拉绳式闸位计

二、主要技术指标:

1、检测量程：标准10米，非标定制

2、分辨率：1毫米或1厘米

3、测量系统误差：≤2cm

4、外形尺寸：长270mmx宽152mmx高218mm

5、底板安装固定孔：长240mmx宽120mm，4-M5x25螺钉

6、输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

7、工作电压DC12-24V

8、防护等级: IP63

9、环境参数: 温度 -25℃～+80℃，相对湿度≤95%(RH40℃)

三、安装、调试步骤：

1、将闸门落到到底

2、将本恒力收绳闸位计直立或侧立安装在适当的位置，将钢丝绳的出绳系在液压杆与闸门连接的位置或闸门上（尽量保证钢丝绳与液压杆保持平行）

3、打开防尘罩

4、按住清零按扭3秒以上，此时上位的显示应该为0

5、提起闸门到随意的高度

6、比较闸门的实际高度与显示是否一致（不一致则检查钢丝绳是否平行、回收是否顺利等）

7、检测无误后将开关防尘罩安装好则安装调试工作完成

四、接线关系（编码器接线）：

编码器接线：

a、485、4-20mA编码器输出尾线接线关系（4-20mA未订则不用接）:

b、SSI接口编码器输出尾线接线关系:

d、格雷码：

19芯航空插头，1—16为数据从低到高D0-D15，18为DC12V电源输入+，19为DC12V电源输入-

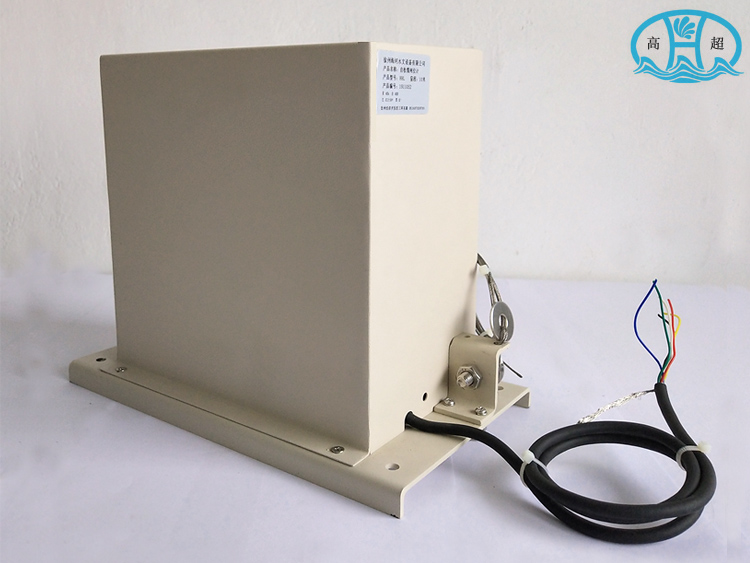

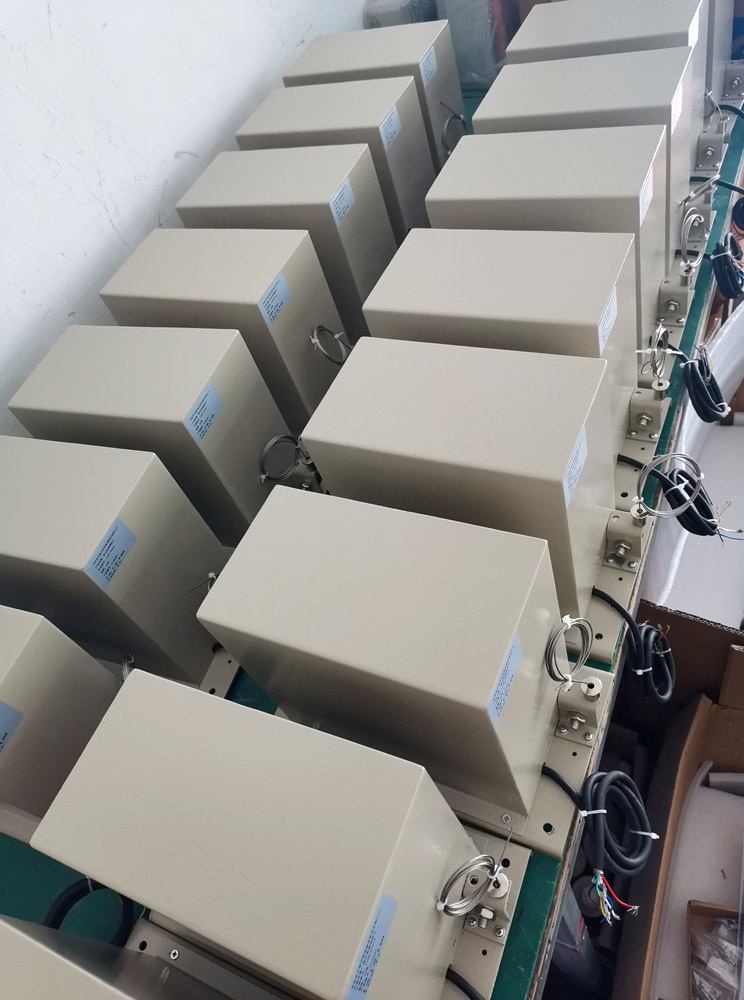

产品展示图

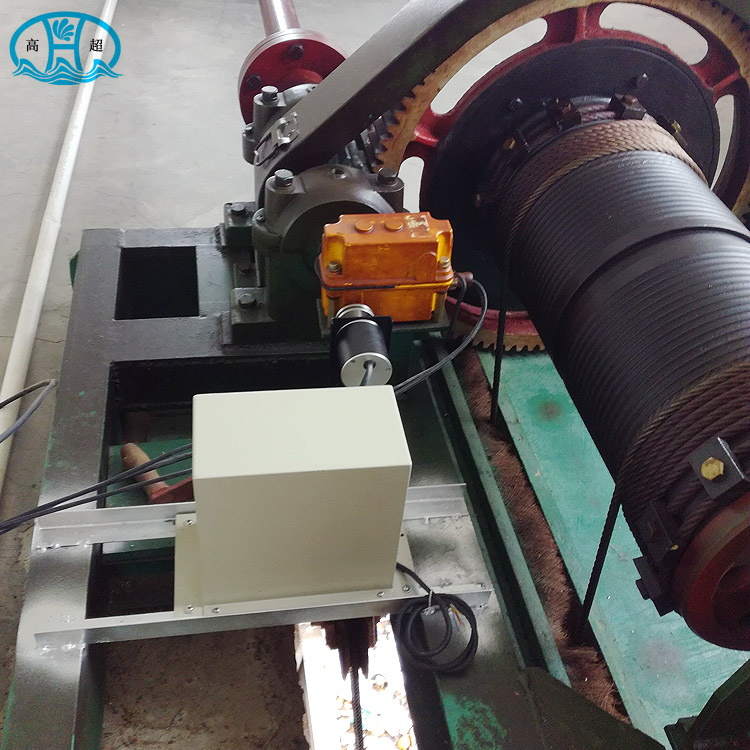

卷扬启闭机安装实例图

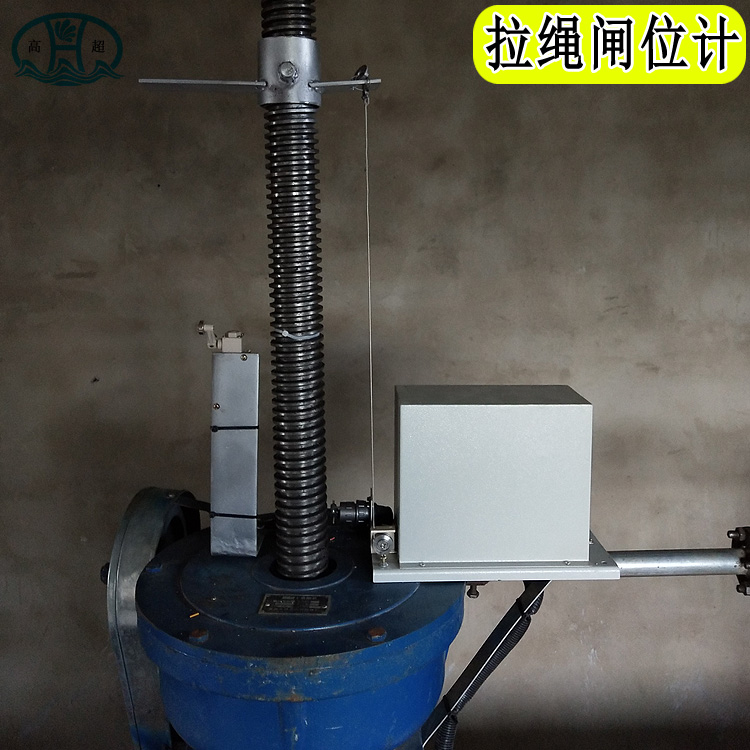

螺杆启闭机安装实例图

五、安装使用及注意事项：

1、切记：手动拉动钢丝绳时千万不要突然快速收回，否则有可能损坏内部恒力收绳机构。

2、属于高精度仪器，安装时严禁敲击和摔打碰撞。

3、接线务必正确。

4、在防尘罩内部尽量不要有多余的电缆线，以避免多余的电缆线妨碍传动机构正常运转。

5、注意钢丝绳出绳一定要绕过导向轮。

6、注意钢丝绳在拉出全程不可与其他部件有摩擦或刮蹭现象，以免影响钢丝绳的使用寿命。

1、切记：手动拉动钢丝绳时千万不要突然快速收回，否则有可能损坏内部恒力收绳机构。

2、本限位开关属于高精度仪器，安装时严禁敲击和摔打碰撞。

3、接线务必正确，请注意选择行程开关的常开或常闭触点。

4、在防尘罩内部尽量不要有多余的电缆线，以避免多余的电缆线妨碍传动机构正常运转。

5、注意钢丝绳出绳一定要绕过导向轮。

6、注意钢丝绳在拉出全程不可与其他部件有摩擦或刮蹭现象，以免影响钢丝绳的使用寿命。
