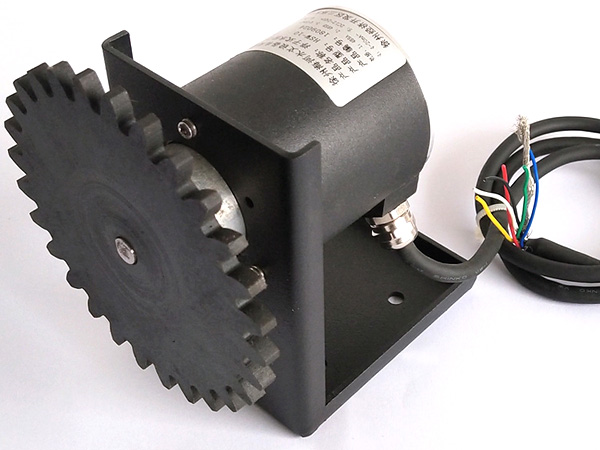

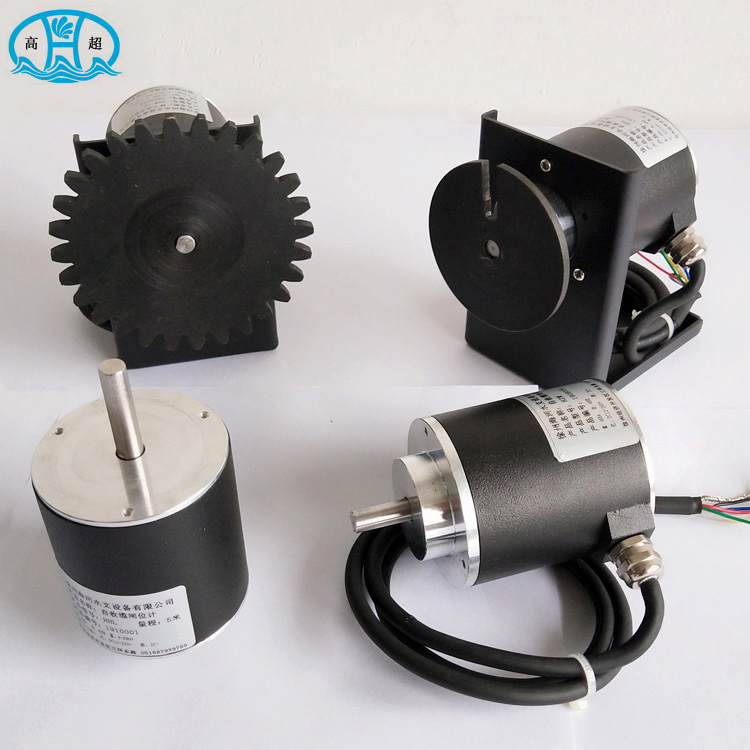

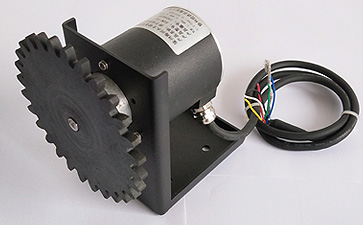

HZW闸门开度传感器

一、 概述：

HZW系列闸门开度传感器是针对闸门测量的特点，采用光电式或接触式***编码器，在内部配以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装方便，适应性强，稳定可靠，集检测与A/D转换为一体，具有断电记忆跟踪功能。适合对各类闸门（平板门、弧形门、人字门、门机、桥机等）的起吊高度进行测量。其功能、特点，可靠性等深受广大水利水电工程技术人员的信赖和好评。

主要技术指标：

该传感器的技术指标主要取决于所配编码器，可选配的编码器有：HGD65535光电编码器、HJZ8192接触式编码器、JX8192机械编码器、12*12磁电编码器。

1、HGD65535光电编码器

编码特性：每周1024组编码，连续64周（即1024*64）

工作电压：DC12-24V

使用环境温度：-20℃～+75℃（不结露）

保存环境温度：-25℃～+80℃

消耗电流：≤70mA

防护等级：IP64

输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

2、HJZ8192接触式编码器

编码特性：每周128组编码，连续64周（即128*64）

工作电压：格雷码无需电源

使用环境温度：-20℃～+75℃（不结露）

保存环境温度：-25℃～+80℃

消耗电流：≤40mA

防护等级：IP64

输出信号：并行格雷码

3、HJX8192机械编码器

编码特性：每周32组编码，连续256周（即32*256）

工作电压：DC12-24V

使用环境温度：-20℃～+75℃（不结露）

保存环境温度：-25℃～+80℃

消耗电流：≤40mA

防护等级：IP64

输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

4、12*12磁电编码器

编码特性：***编码，4096*4096

工作电压：DC12-24V

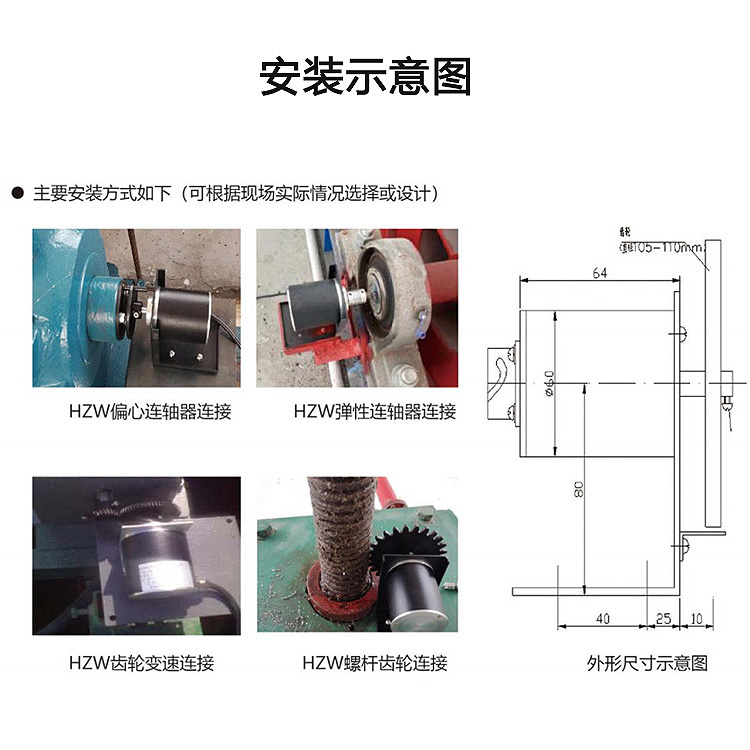

外型尺寸：下图

使用环境温度：-20℃～+75℃（不结露）

保存环境温度：-25℃～+80℃

消耗电流：12V电源29毫安；24V电源16毫安。输出接口和供电电压不同影响该参数

防护等级：IP65

输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

接线关系

1、光电、接触式编码器接线：

a、485、4-20mA编码器输出尾线接线关系（4-20mA未订则不用接）:

b、SSI接口编码器输出尾线接线关系:

  c、格雷码：

19芯航空插头，光电1—16为数据从低到高D0-D15，18为DC12-24V电源输入+，19为电源输入-；接触式1—14为数据从低到高D0-D13，19为地

2、机显接线关系：

1、485接口（4芯航插）：1-48***；2-485B；3-+12-24V；4-GND。

2、格雷码接口（19芯航插）： 1—13为数据D0-D12，19为公共端。

3、模拟量接口（6芯航插）：1-48***；2-485B；3-4-20mA +；4-4-20mA -；5-+12-24V；6-GND

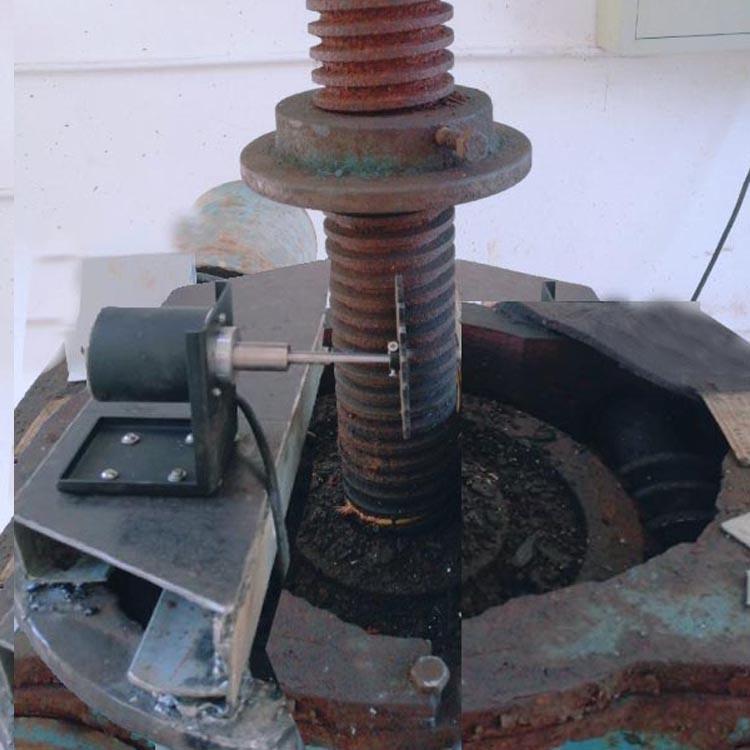

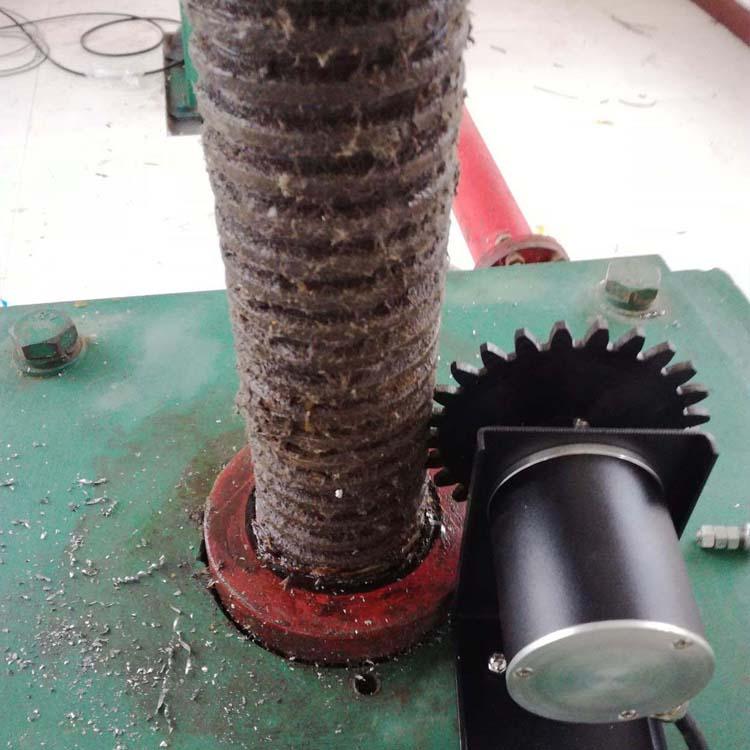

螺杆启闭机安装实例图

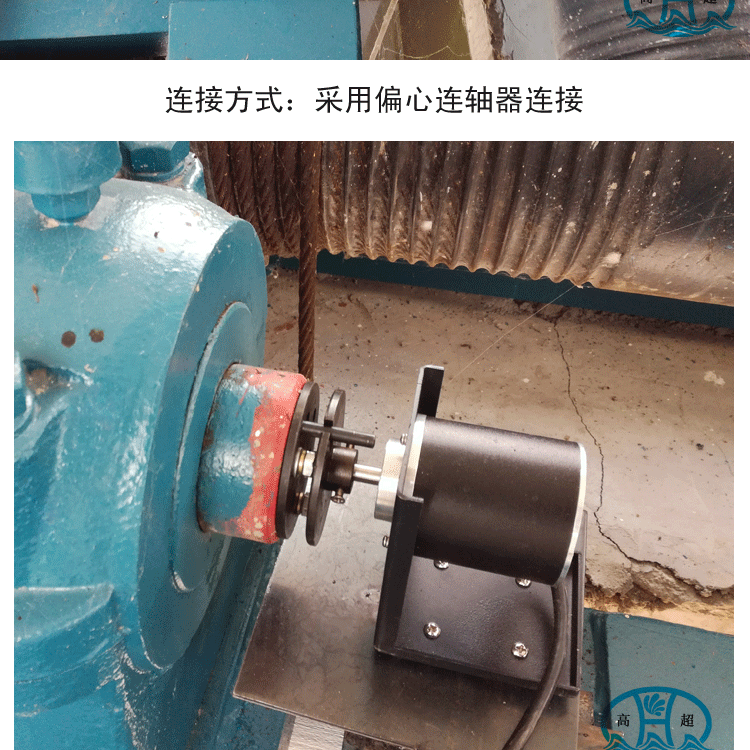

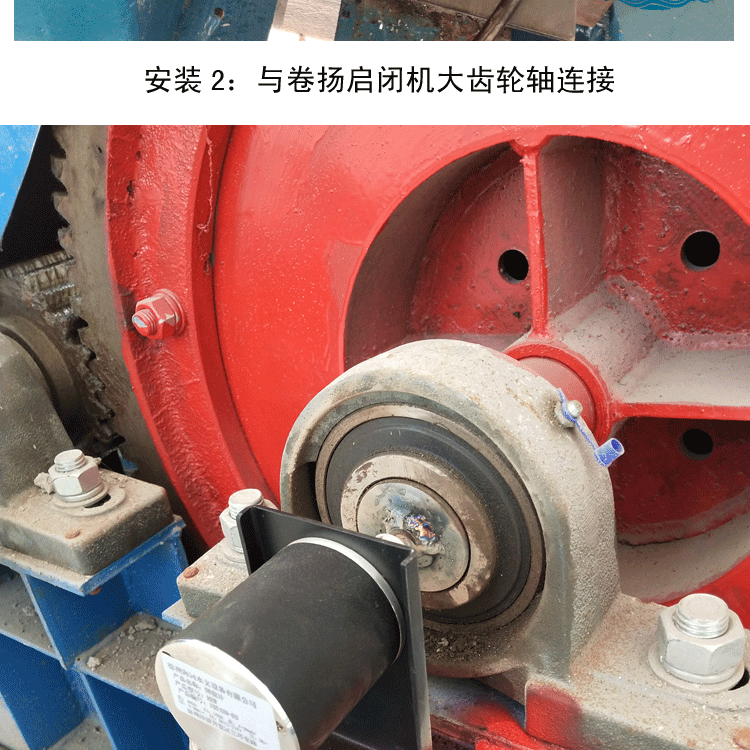

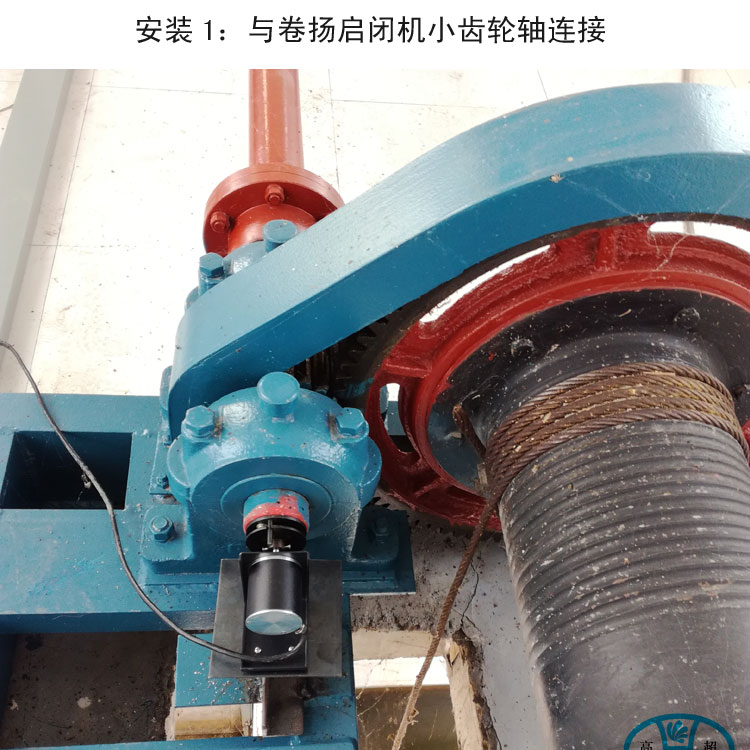

安装使用及注意事项：

1、本传感器属于高精度仪器，安装时严禁敲击和摔打碰撞。

2、传感器与外部联接应避免刚性连接，而应采用联轴器、连接齿轮或同步带联接传动。

3、安装时注意其允许的轴负载，不得超过极限负载。

4、注意不要超过编码器的极限转速，如超过极限转速时，电信号可能会丢失。

5、接线务必正确，错误接线可能会导致传感器内部电路损坏。

6、请不要将传感器的输出线与动力等线绕在一起或同一管道传输，也不宜在配线盘附近使用，以防干扰。
