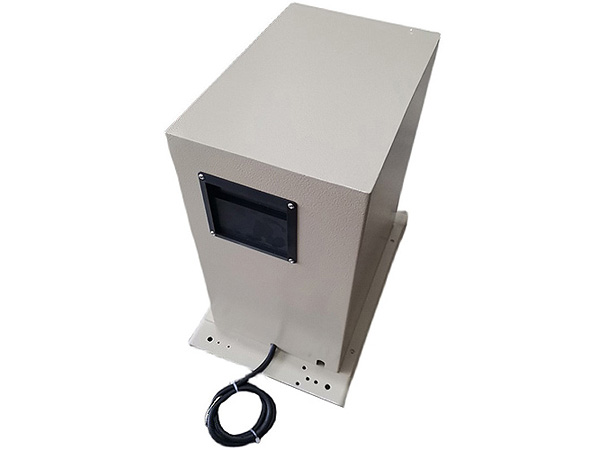

HHL机显自收缆自收绳闸门开度传感器 拉绳式闸位计

  • HHL恒力收绳闸门开度传感器,从内部拉出一根钢丝绳与被测闸门直接联结,闸门提升或下降时钢丝绳带动与编码器同轴的测轮旋转,使编码器与被测闸门同步转动,从而将被测闸门的启降转化为编码器轴的旋转,输出相应的位置信息。其内部的机械机构主要由恒力弹簧、弹簧轮、测轮、轮轴等组成,下降过程由闸门拉动弹簧反绕,带动机械机构转动,上升则由反绕弹簧产生的力量带动机械转动、拉动钢丝绳上升。该传感器结构合理,安装简便、抗干扰能力强,分辨率高,量程大,寿命长,集检测与a/d转换为一体,有掉电后信号跟踪记忆功能。它能够长期用于被测件位移量的检测,并能保证性能的稳定可靠。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量,控制。是江河湖泊、水库、船闸、水电站、水文站、水厂及石油化工等行业理想测量与控制位移的传感器。
立即咨询
全国热线18952212605/0516-87939789

详情介绍

徐州海河水文设备有限公司

官网:www.93322.cn

联系方式

手机:18931266841(微信)、0516-87939789

QQ:592120721

邮 箱:592120721@qq.com

公司地址:徐州经济开发区三环东路天平路(生产基地)

徐州经济开发区博汇东支路联东U谷-徐州经开智造园(总部)

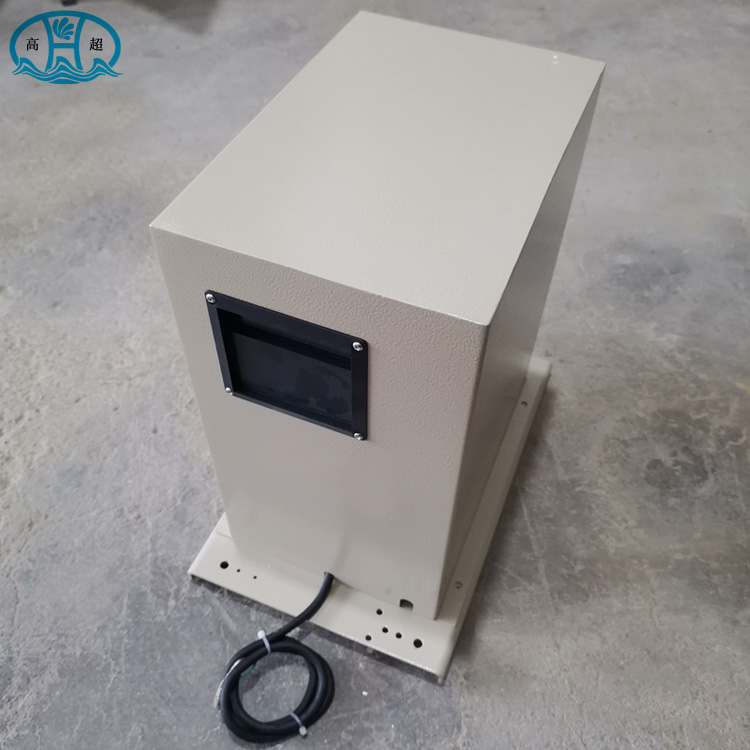

HHL机显自收缆闸位计


HHL机显自收绳闸门开度传感器,从内部拉出一根钢丝绳与被测闸门直接联结,闸门提升或下降时钢丝绳带动与编码器同轴的测轮旋转,使编码器与被测闸门同步转动,从而将被测闸门的启降转化为编码器轴的旋转,输出相应的位置信息。其内部的机械机构主要由恒力弹簧、弹簧轮、测轮、轮轴等组成,下降过程由闸门拉动弹簧反绕,带动机械机构转动,上升则由反绕弹簧产生的力量带动机械转动、拉动钢丝绳上升。

该传感器结构合理,安装简便、抗干扰能力强,分辨率高,量程大,寿命长,集检测与A/D转换为一体,有掉电后信号跟踪记忆功能。它能够长期用于被测件位移量的检测,并能保证性能的稳定可靠。

适合对各类闸门(平板门、弧形门、人字门、门机、桥等)的起吊高度进行测量,控制。是江河湖泊、水库、船闸、水电站、水文站、水厂及石油化工等行业理想测量与控制位移的传感器。

主要技术指标:

1、检测量程:标准10米,非标定制

2、分辨率:1厘米

3、测量系统误差:≤2cm

4、外形尺寸:长304mmx宽197mmx高303mm

5、底板安装固定孔:长275mmx宽175mm,4-M5x25螺钉

6、输出信号(可选):A-4-20毫安;B-并行格雷码;M-RS485;S-串行SSI信号

7、工作电压:DC12-24V(格雷码不用供电)

8、防护等级: IP63

9、环境参数: 温度 -25℃~+80℃,相对湿度≤95%(RH40℃)

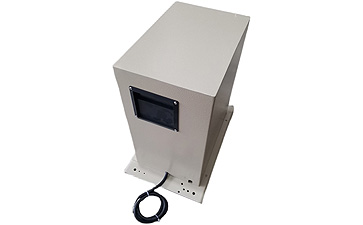

机显式拉绳闸位计

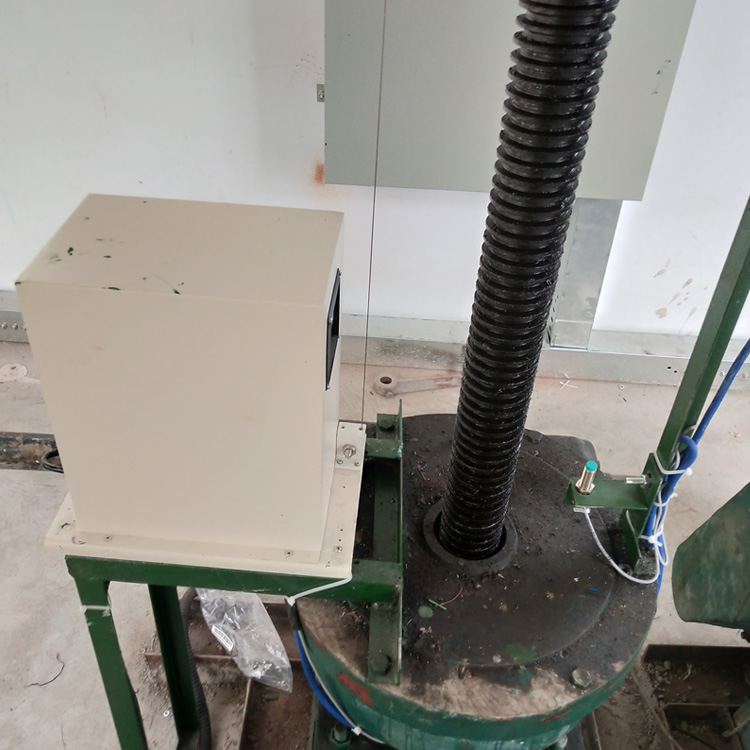

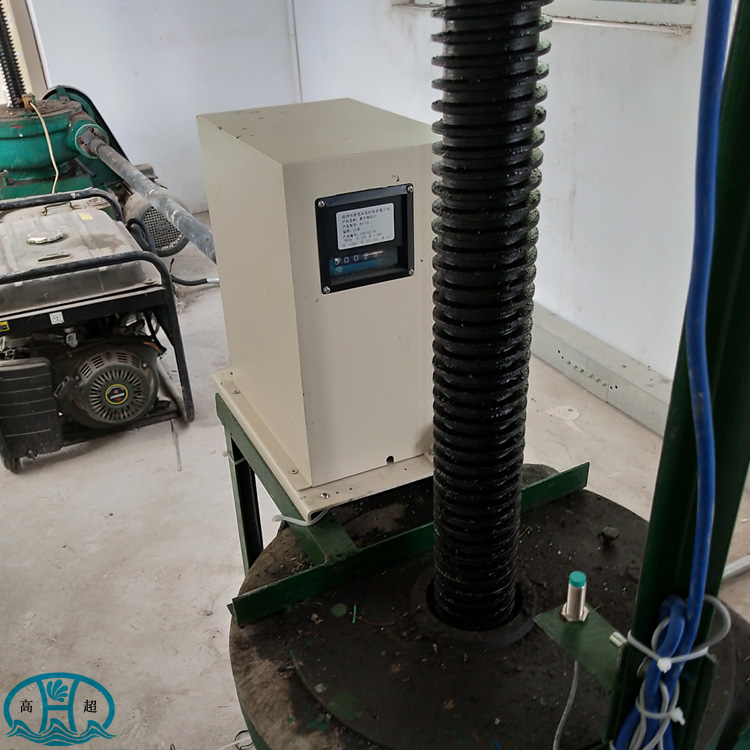

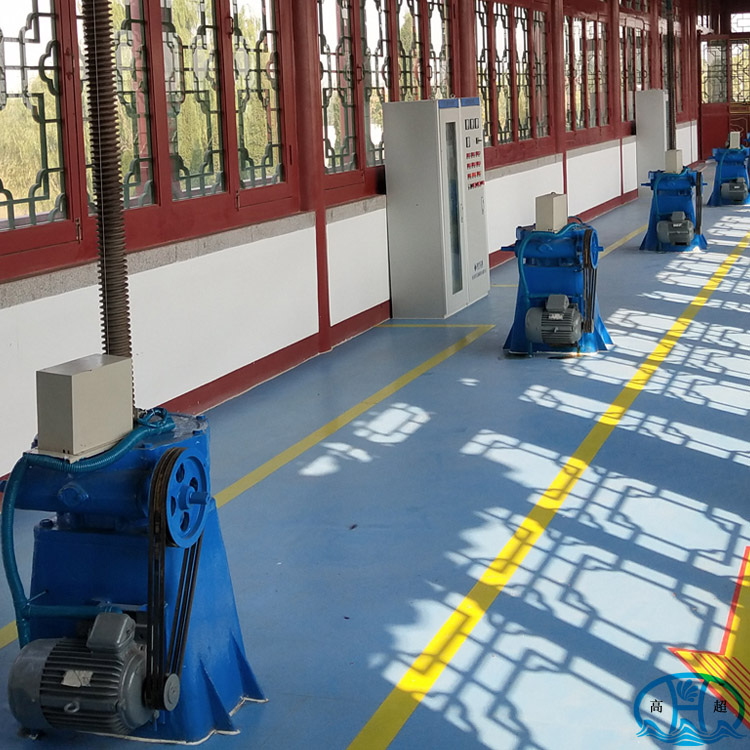

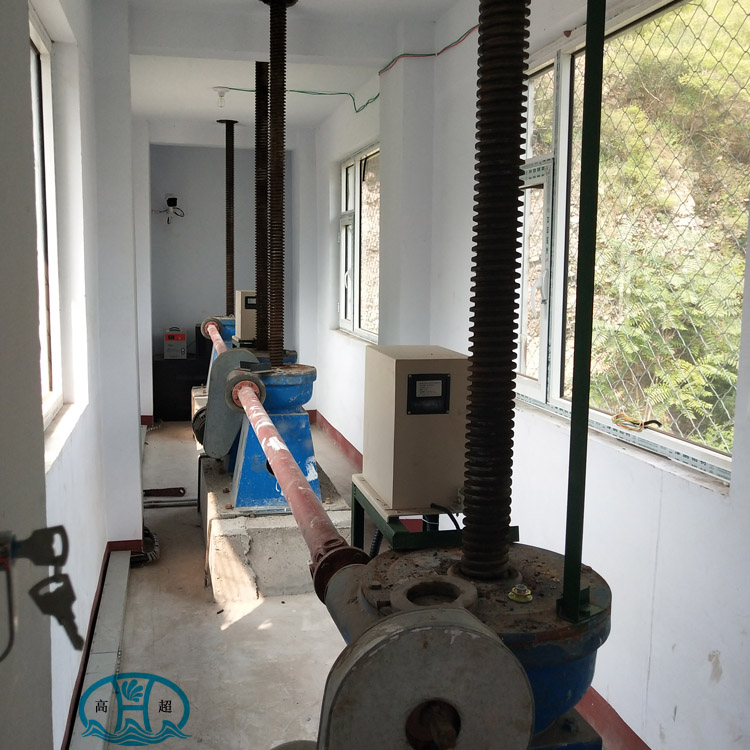

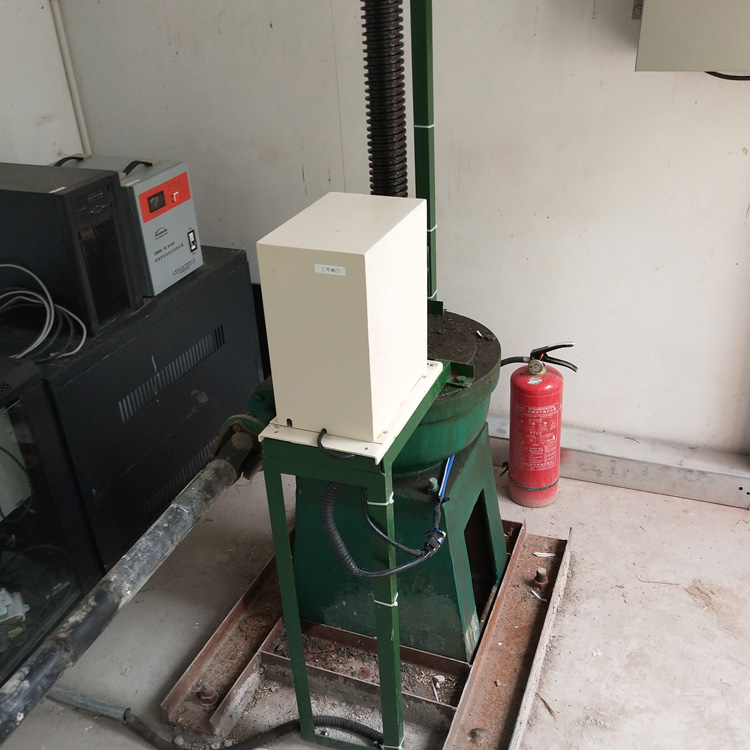

安装实例图

安装、调试步骤:

1、将闸门落到最到最下面

2、将本恒力收绳闸位计直立或侧立安装在适当的位置,将钢丝绳的出绳系在液压杆与闸门连接的位置或闸门上(尽量保证钢丝绳与液压杆保持平行)。(注意:钢丝绳可拉出长度不超过设计值,如果本传感器与钢丝绳系绳点距离较远可在钢丝绳末端加接相应长度的钢丝绳,以免拉断内部钢丝绳)

3、打开防尘罩

4、反向转动线轮少量,使钢线绳稍松,转动测轮使用编码器显示为0

5、提起闸门到随意的高度

6、比较闸门的实际高度与显示是否一致(不一致则检查钢丝绳是否平行、回收是否顺利等)

7、检测无误后将开关防尘罩安装好则安装调试工作完成

接线关系编码器接线):

1485接口(4芯航插):1-48***2-485B3-电源+4-GND。

2、格雷码接口(19芯航插): 113为数据D0-D1219为公共端。

3、模拟量接口(6芯航插):1-48***2-485B3-4-20mA +4-4-20mA -5-电源+6-GND(已焊引线的线色为:蓝-4-20mA +;黄-4-20mA -;红-电源+;黑-GND
