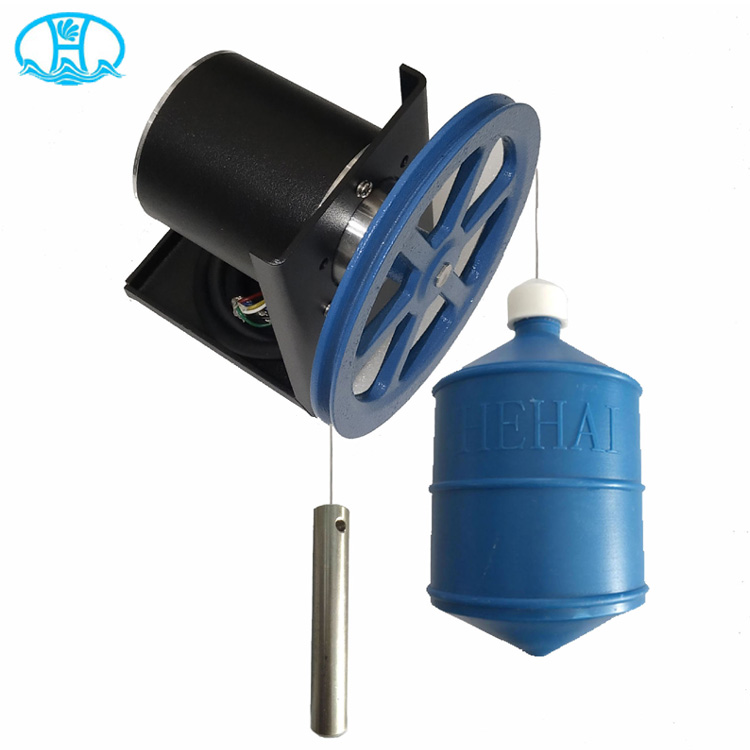

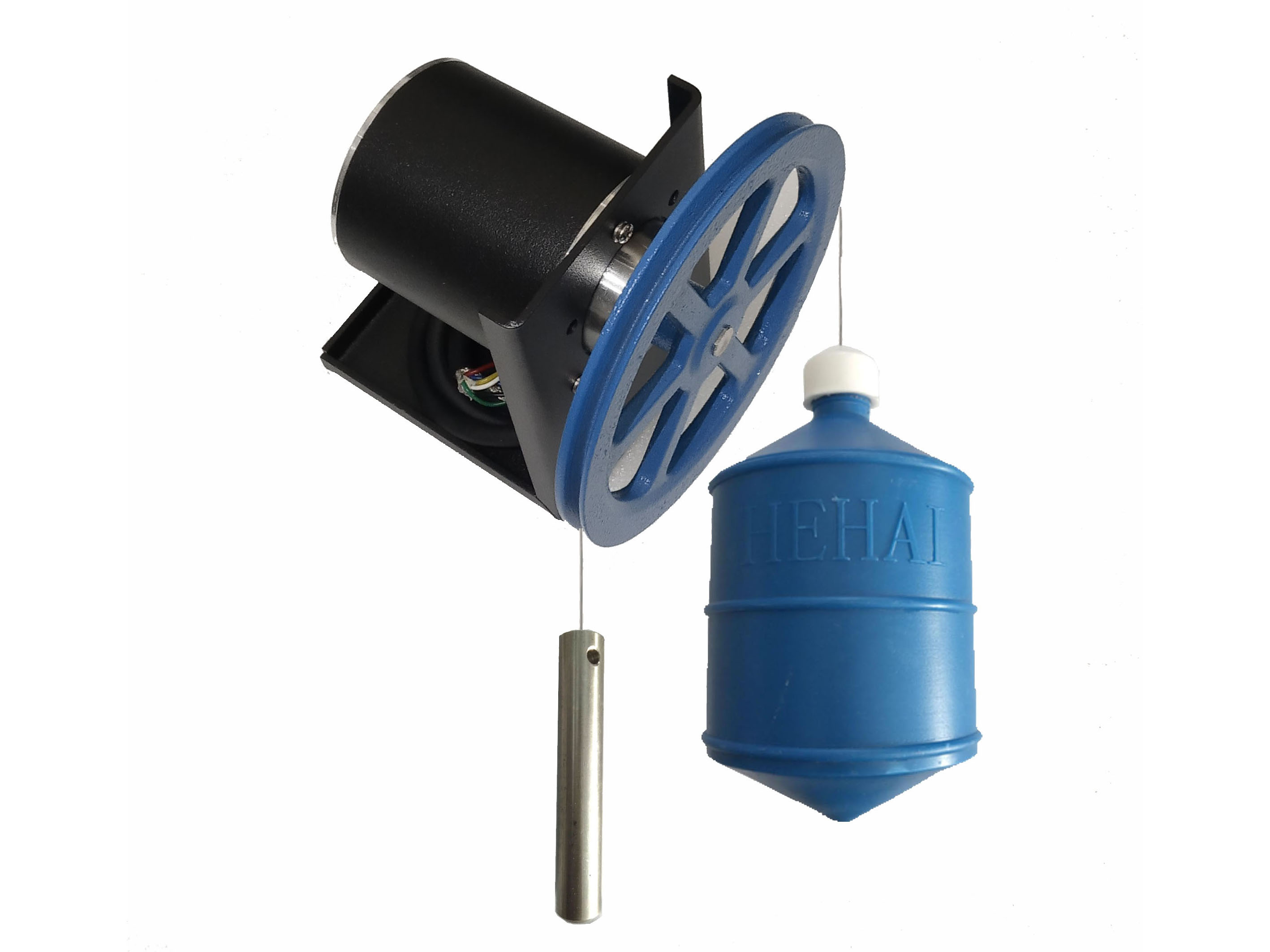

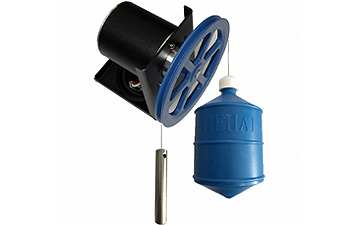

HSW型浮子式水位计
HSW型浮子式水位计,选用光电式系列、接触式系列或数显系列编码器,以精密的变速机构、线轮、不锈钢丝绳、 重锤、防浪锤和浮子等构成。该传感器安装在测井口或测管上 方,当液位变化时,浮子随之上升或下降,钢丝绳便带动线轮做 旋转运动,与线轮同轴连接的编码器就输出与液位对应的数字 信号送至智能测控仪,从而达到了对液位的实时测量与显示的 目的。该传感器结构合理,抗干扰能力强,分辨率高,量程大, 寿命长,有掉电后信号跟踪记忆功能,它能够长期用于液位测 量并能保证性能的稳定可靠,是江河湖泊、水库、船闸、水电 站、水文站、水厂及石油化工等行业理想的液位传感器。
主要技术指标:
检测量程 | 10m,20m,40m | ||
分 辨 率 | 1mm | ||
工作电压 | 与所选编码器相配 | ||
测量精度 | 0. 1%×量程±1 | ||
回 差 | ≤±1cm | ||
远传距离 | ≥1200m | ||
输出信号(由所选编码器决定) | 并行格雷码信号(B) RS485串行信号(M) | ||
浮子直径 | Ф50mm、Ф100mm、Ф150mm可选,根据实际需要选配 | ||
环境参数 | 温度 -20℃~+80℃,相对湿度≤95%(RH40℃) |
安装基板示意图:

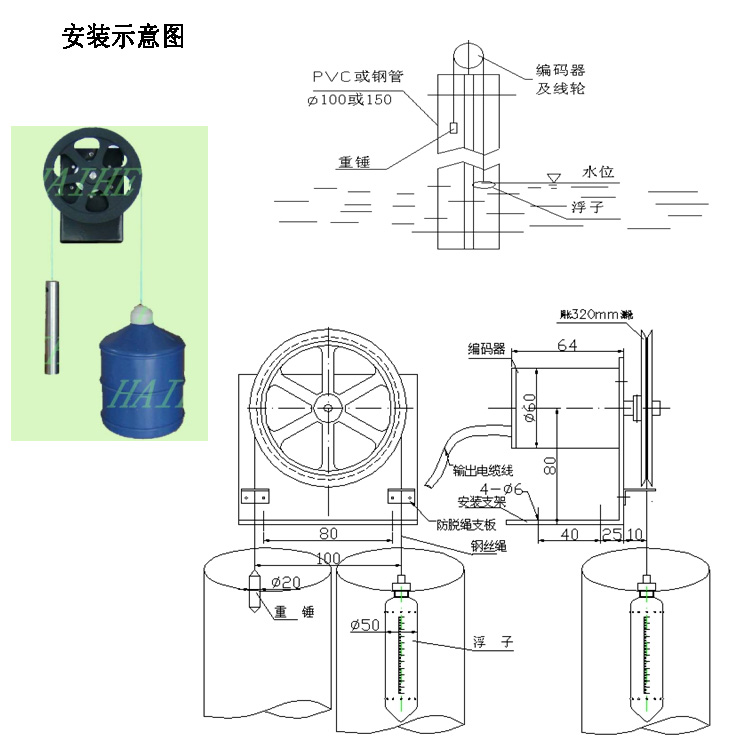

外形及安装示意图:
